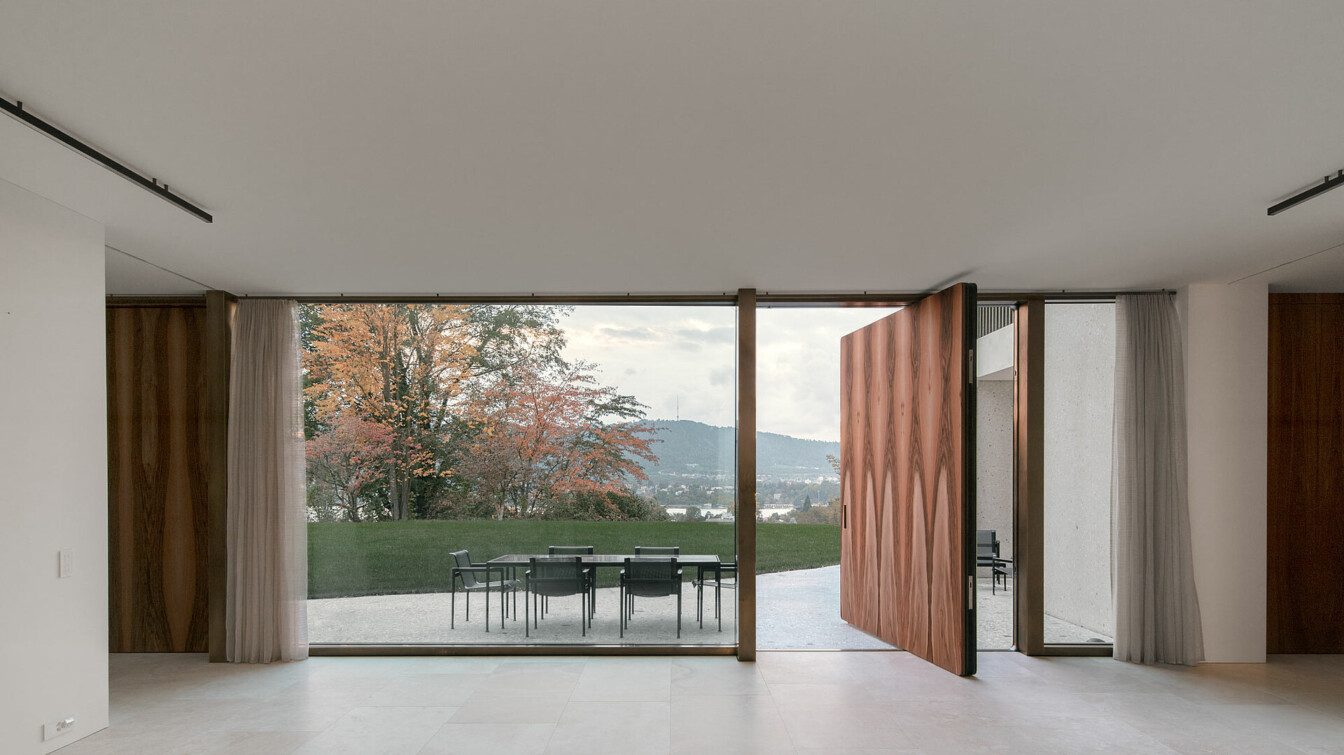

Pivottüren von air-lux – Bestwerte in den Dichtheitstests

Mit herkömmlichen Fenstersystemen konnten sich Öffnungsvarianten mit lateralem Drehpunkt nie richtig durchsetzen, da sich der gleichzeitig ein- und auswärts bewegende Drehflügel nicht vollständig abdichten liess. Mit den zwei Luftdichtungen auf beiden Seiten des Drehpunkts sind die Pivotfenster und -türen von air-lux 100 % wind- und schlagregendicht. Unabhängige Tests – u.a. durchgeführt durch das ift Rosenheim – bestätigen einmal mehr die herausragenden Bestwerte.

Die Schwachstelle gängiger Pivottüren auf dem Markt ist, dass durch den zentrisch gelagerten Mittelpunkt bei der Anschlagdichtung ein Wechsel der Dichtheitsrichtung erfolgt. Durch diesen Wechsel, lassen sich die an Eingangstüren gestellten Werte nicht erreichen. Die air-lux Technik AG hat sich jedoch zum Ziel gesetzt, die Pivottüre so zu konstruieren, dass sie trotz gleichzeitiger Öffnung nach aussen und innen zu 100 % dicht ist; unabhängig davon, wo sich der Tür-Drehpunkt befindet. Erreicht wurde die absolute Dichtheit mit der patentierten Luftdichtungstechnologie (https://www.air-lux.com/system/).
Die hervorragenden Erfahrungswerte in bereits vielfach verbauten Pivottüren mit dem air-lux Luftdichtungssystem konnten nun durch einen weiteren Dichtheitstest erneut unter Beweis gestellt werden:
Geprüft wurde eine einflüglige Pivottüre aus Aluminium-Kunststoff-Verbundprofilen mit einer umlaufenden Endlosdichtung und elektromotorischer Verriegelungen. Beim Dichtheitstest wurden Spitzenwerte weit über dem Durchschnitt ausserhalb der gängigen Normklassen erreicht.

Höchstwert bezüglich Luftdichtheit
Beim ersten Test mit einer Pivottüre in den Dimensionen 2000 x 3000 mm (B x H) wurden bei der
längenbezogenen Luftdurchlässigkeit 0,07m3/hm bis 0,16m3/hm erreicht, was der höchsten Klasse 4
entspricht. (1)

Bestwert hinsichtlich Schlagregendichtheit
Die Schlagregendichtheit beschreibt das Vermögen einer Baukonstruktion oder Dichtung, dem Regenwasser bei Schlagregen zu widerstehen. Wenn zusätzlich noch Wind im Spiel ist, treibt der sogenannte Staudruck das Regenwasser zusätzlich durch die Abdichtung, weshalb der Druck in Pascal (Pa) angegeben wird. Mit 750 Pa erreicht die Pivottüre von air-lux auch hier den Bestwert nach EN 12208. Ab der Klasse 9A werden Türen und Fenster im Test 55 Minuten mit einem Prüfdruck von 600 Pa besprüht. (2)

Sehr gut in der Winddichtheit
Im Unterschied zur Luftdichtheit wird bei der Winddichtheit die Windabdichtung eines Gebäudes getestet, bzw. wie die Bauteile vor Luftbewegung innerhalb der Wärmedämmung geschützt sind oder kalte Aussenluft in die Wärmdämmkonstruktion einströmt. Die Winddichtheit ist besonders für energieeffiziente Gebäude ein zentraler Messwert. Erreicht wurde bei der Prüfung durch das IFT Rosenheim sowie im Schüco Technologiezentrum mit der Klasse C4 der zweitbeste Wert in der fünfstufigen Bewertungsskala. (3)

Fazit: Das einzigartige air-lux Luftdichtungssystem eignet sich perfekt für Pivotfenster und -türen mit lateraler oder zentraler Rotationsachse. Da air-lux keine Anschlagdichtungen verwendet, können air-lux Pivottüren nach innen wie nach aussen geöffnet werden. Mit den zwei Luftdichtungen auf beiden Seiten des Drehpunkts sind Pivotfenster und -türen von air-lux zu 100 % luft- und schlagregendicht. So lassen sich air-lux Pivotlösungen problemlos auch an stark beanspruchten und bewitterten Fassaden einsetzen. Pivottüren von air-lux: ein spannendes Gestaltungselement für anspruchsvolle Architekturschaffende.

www.air-lux.ch

Fussnoten

(1) Vergleichswerte: Die Luftdurchlässigkeit wird in die Klassen 1–4 eingeteilt (1=schlecht bis 4=sehr gut). Klasse 1: ca. 8m3/hm bis 11m3/hm, Klasse 2: ca. 3m3/hm bis 8m3/hm, Klasse 3: ca. 1m3/hm bis 3 m3/hm, Klasse 4: besser als 1m3/hm.

(2) Vergleichswerte: 0 PA (nicht geprüft oder 1A/1B), 50 Pa (2A/2B), 100 Pa (3A/3B), 150 Pa (4A/4B), 200 Pa (5A/AB), 250 PA (6A/B), 300 Pa (7A/B), 450 Pa (8A), 600 Pa (9A), über 600 Pa (E). Firmenintern wurde ohne Prüfstelle bereits bis E1200 getestet.

(3) Vergleichswerte: Wind nach A1 schlecht bis C5 sehr gut: A = 1/150, B = 1/200, C = 1/300 (3 Klimaklassen). Der Winddruck wird ebenfalls geprüft: 1 = 200 Pa, 2 = 400 Pa, 3 = 600 Pa, 4 = 800 Pa, 5 = 1000 Pa
